Secuencia Didáctica No.3 "Topologías"
Propósito formativo: El alumno comprende e identifica las Topologías de redes.
|
COMPETENCIAS A DESARROLLAR.
|
Profesionales:
|
Elabora el diagrama de la red en base a las características del lugar en que se instalará y el número de componentes.
|
Genéricas:
|
1. Se conoce y valora a sí mismo y aborda problemas y retos teniendo en cuenta los objetivos que persigue.
4.-Escucha, interpreta y emite mensajes pertinentes en distintos contextos mediante la utilización de medios, códigos y herramientas apropiados.
|
Competencia de productividad:
|
Aplica las diferentes Topologías de las redes LAN de acuerdo a las necesidades del usuario.
|
APERTURA
Actividad 1. Investiga en Internet las siguientes definiciones:
Topología:
se define como el mapa físico o lógico de una
red para intercambiar datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados"
Topología física:
La
topología física se
refiere a la disposición física de las máquinas, los dispositivos de red y el
cableado.
Topología lógica:
Se refiere
al trayecto seguido por las señales de la topología lógica, es decir, la manera
en que las estaciones se comunican atreves del medio físico. Las estaciones se
pueden comunicar entre si directa e indirectamente entre sí, siguiendo un
trayecto que viene determinado por las condiciones de cada momento.
Tipos de Topología física
- Topología en anillo.
- Topología en bus.
- Topología en estrella.
Tipos de Topología lógica
- Topología anillo-estrella: implementa un anillo a través de una estrella física.
- Topología bus-estrella: implementa una topología en bus a través de una estrella física.
Ejemplos de topología física
Ejemplos de topología lógica
DESARROLLO
Escribe lo que se te pide
Identifica los tipos de topología de la siguiente imagen y describe dos de ellas.
topología tipo bus
Topología tipo malla
Topología tipo malla
Topología doble anillo
CIERRE
Realiza una investigación que incluya un ejemplo de aplicación de lo siguiente:
1. Topología BROADCAST.
La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.
En una red de broadcast la cuestión principal es como determinar quien usa un canal para el cual existe competencia. Los protocolos para esto pertenecen a un subnivel del nivel de enlace que se llama el subnivel de MAC (Medium Access Control, o control de acceso al medio). Es muy importante en las LANs, que normalmente usan canales de broadcast.
Se puede asignar un solo canal de broadcast usando un esquema estático o dinámico.

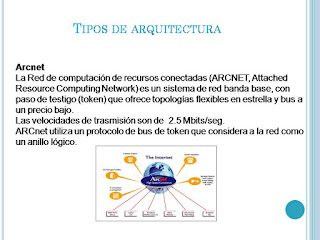

2. Transmisión de TOKENS.
La transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada
host de forma secuencial. Cuando un
host recibe el token, ese
host puede enviar datos a través de la red. Si el
host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se vuelve a repetir. Dos ejemplos de redes que utilizan la transmisión de tokens son
Token Ring y la Interfaz de datos distribuida por fibra (
FDDI).
La red Token-Ring es una implementación del standard IEEE 802.5
Los datos en Token-Ring se transmiten a 4 ó 16mbps
Todas las estaciones se deben de configurar con la misma velocidad
3. CSMA/CD.
En
comunicaciones, CSMA/CD (del inglés Carrier Sense Multiple Access with Collision Detection) o, en español, acceso múltiple con escucha de portadora y detección de colisiones, es un protocolo de
acceso al medio compartido. Su uso está especialmente extendido en redes Ethernet donde es empleado para mejorar sus prestaciones. En CSMA/CD, los dispositivos de red escuchan el medio antes de transmitir, es decir, es necesario determinar si el canal y sus recursos se encuentran disponibles para realizar una transmisión. Además, mejora el rendimiento de
CSMA finalizando el envío cuando se ha detectado una colisión.
- CSMA/CD fue usado en las -ahora obsoletas- variantes de Ethernet
10BASE5 y
10BASE2. Actualmente las modernas redes Ethernet construidas con switches y conexiones full-duplex lo mantienen como modo de retrocompatibilidad.
4. ETHERNET.
Es un estándar de
redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones (
CSMA/CD). Su nombre viene del concepto físico de
ether. Ethernet define las características de cableado y señalización de
nivel físico y los formatos de
tramas de datos del
nivel de enlace de datos del
modelo OSI.
-Ethernet se tomó como base para la redacción del estándar internacional
IEEE 802.3, siendo usualmente tomados como sinónimos. Se diferencian en uno de los campos de la trama de datos. Sin embargo, las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.
